電解コンデンサ（E-Caps）は、特に大容量エネルギー貯蔵や低周波信号のバイパスに必要なアプリケーションで回路設計において重要です。E-Capsのエンジニアリングアプリケーションを理解するためには、まずその高キャパシタンス密度を可能にする基本的な物理原則である「電気化学的陽極酸化」を理解することが重要です。
E-Capsの中心的なメカニズムは、陽極金属（通常はアルミニウム、タンタル、またはニオブ）が特定の電気化学的環境下で電気化学的陽極酸化プロセスを通じて非常に薄い絶縁性の酸化膜を形成することに関係しています。このプロセスでは、液体電解質が酸化膜形成に必要な酸素を提供します。
AI生成画像（nanobanana）
陽極フォイルは、電解液中で電圧をかけると酸化が進み、アルミニウム酸化物（Al2O3）の高誘電強度層を形成します。キャパシタンスCは誘電層の厚さdに反比例するため、この酸化膜の厚さはナノメートルスケールで制御されており、その結果、E-Capsは小さな体積で大きな電荷を蓄えることができ、非常に高いキャパシタンス密度を実現しています。この酸化膜はコンデンサの誘電体として機能します。
一般的なアルミニウム電解コンデンサは、主に次の4つの主要な構成要素から成り立っています：エッチングされた陽極アルミニウムフォイル（表面積を最大化するため）、液体電解質で飽和されたセパレーターペーパー、カソードアルミニウムフォイル、およびケース。
セパレーターペーパーは、陽極とカソードの間で短絡を防ぎ、液体電解質の貯蔵庫としても機能し、コンデンサの寿命を延ばします。
エンジニアリング的な視点から重要なのは、電流の経路です：カソードアルミニウムフォイルは主に電解質との電気的接触を確立するための電流コレクタとして機能します。実際に第二の電極として機能するのは「真のカソード」と呼ばれる導電性液体または固体電解質そのものです。電解質は誘電酸化膜と直接接触し、電荷の集積と転送を行います。

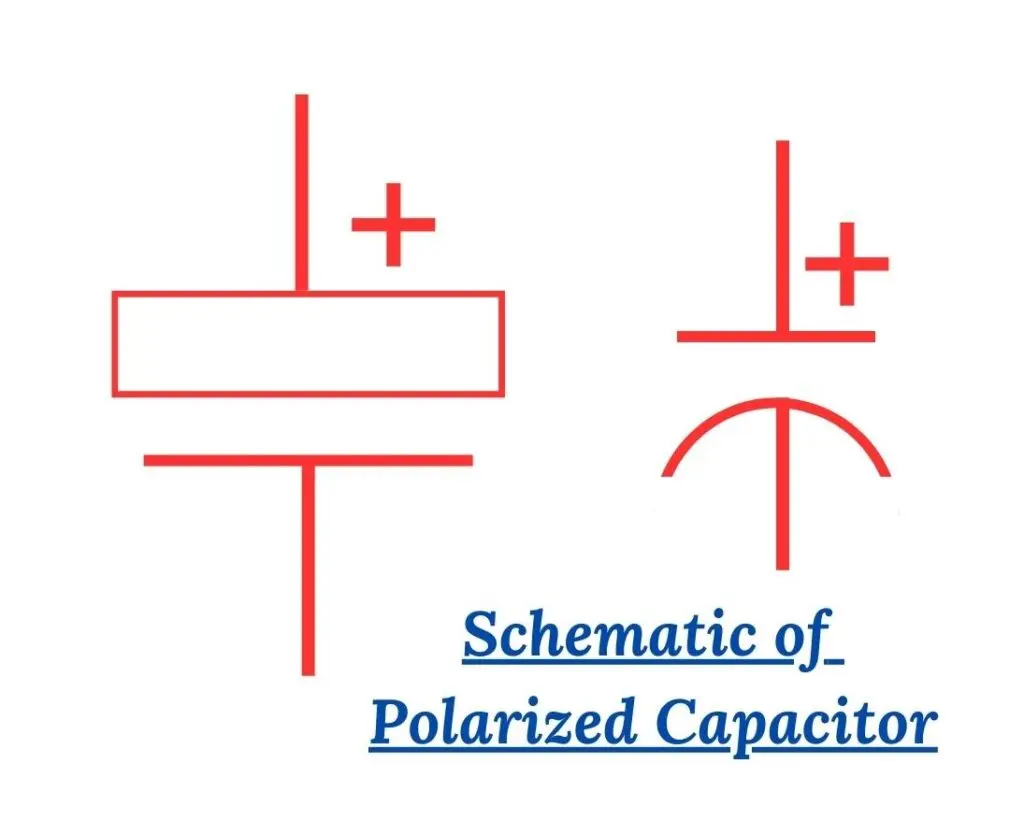

電解コンデンサの構造は、必ず陽極（正端子）に高い電位を、カソード（負端子）に低い電位を維持する必要があるという固有の極性を要求します。この極性要件は、製造プロセスによって課せられる物理的制約です。

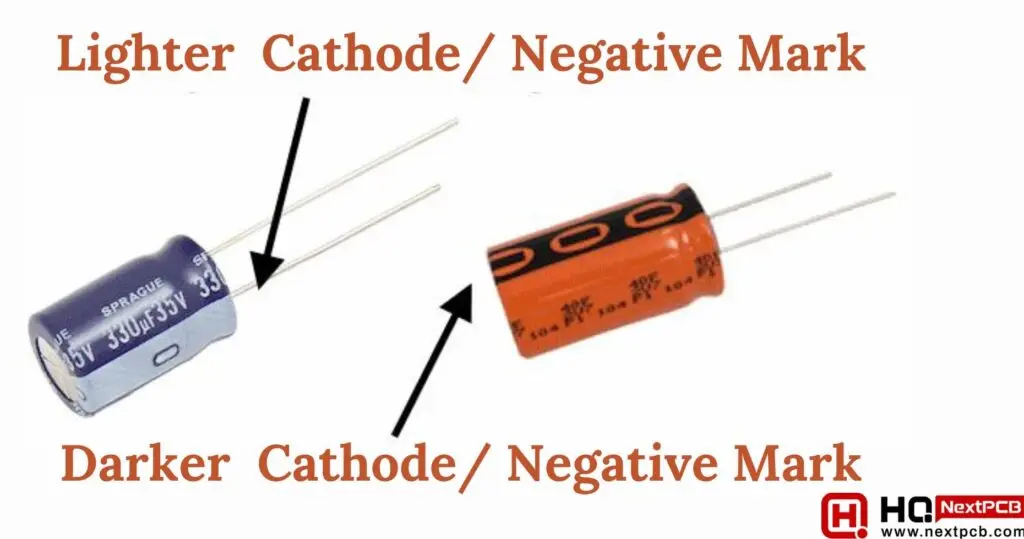

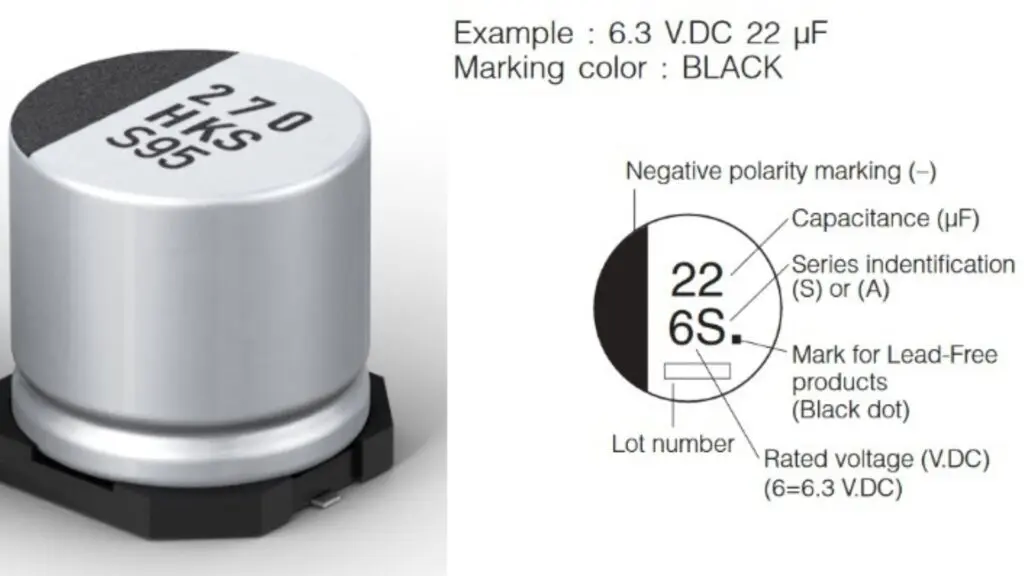

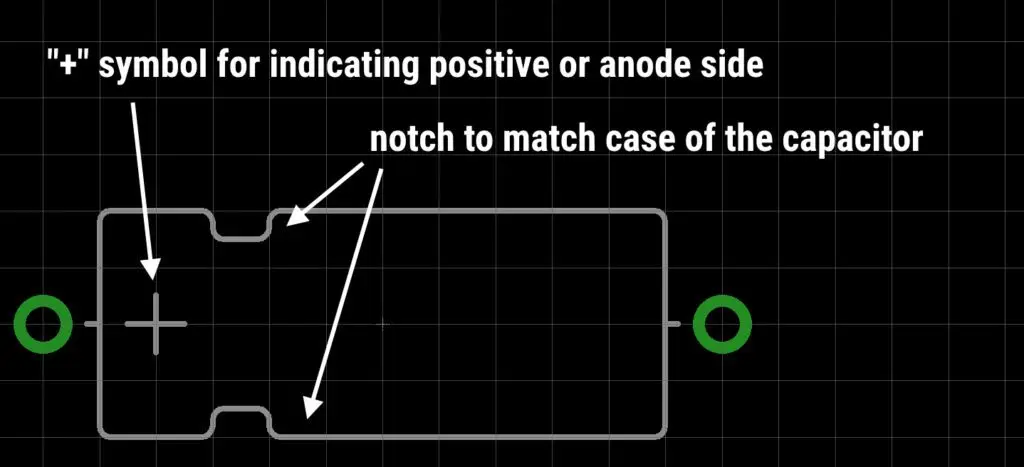

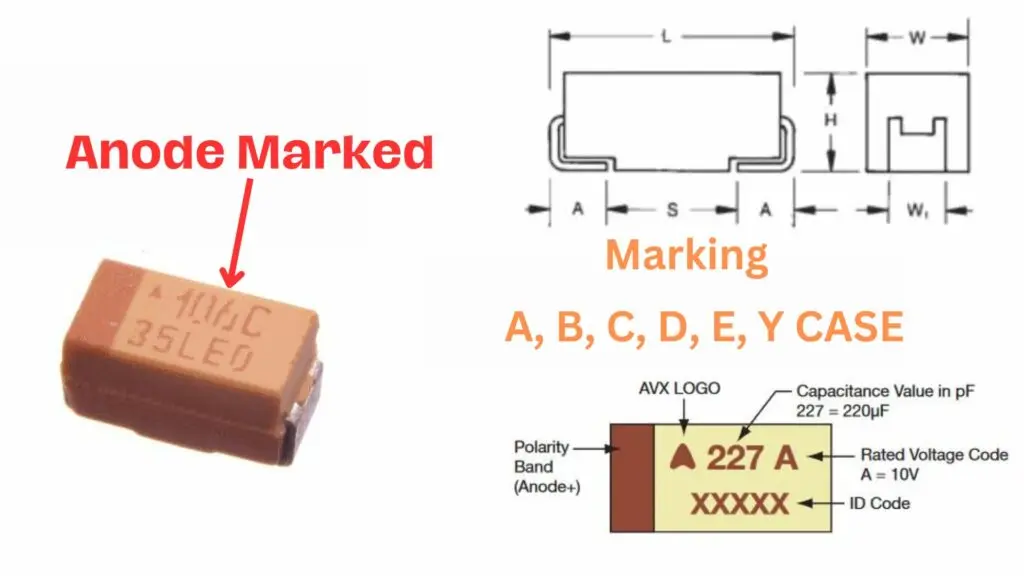

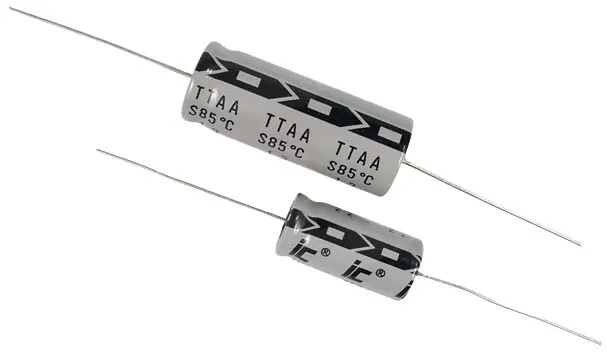

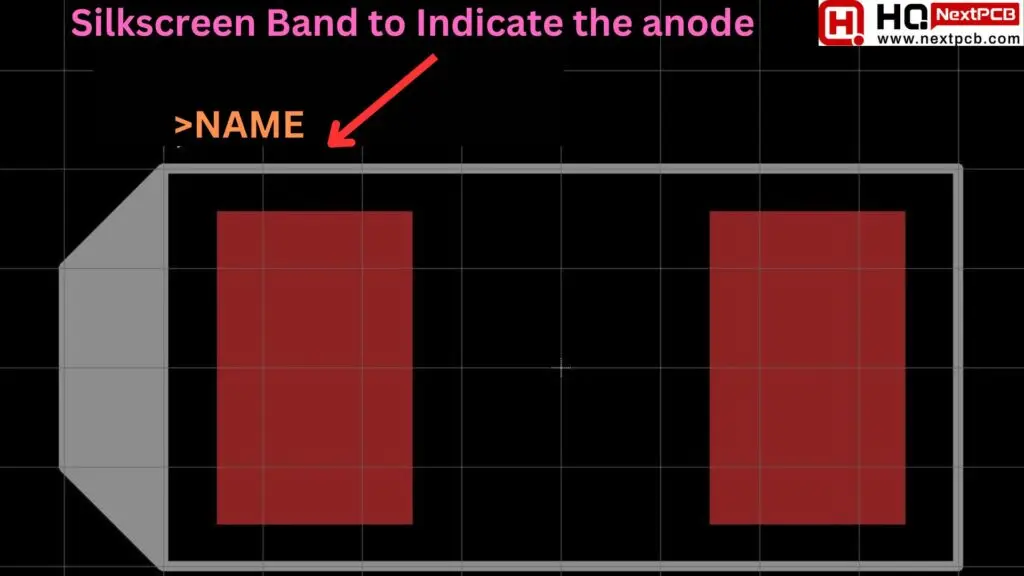

> 読むコンデンサの極性を確認する方法
もし操作中に極性が逆転した場合、非対称的な構造により誘電酸化膜が破壊されます。この破壊により漏れ電流が劇的に増加し、内部のI2R熱が発生します。高温は液体電解質の蒸発を急速に進行させ、内部圧力の急激な上昇を引き起こし、最終的に爆発や火災に至ることがあります。このため、極性を厳密に守ることは、回路の安全性と信頼性を確保するための基礎です。
電解コンデンサの性能と信頼性は、主にその陽極材料と使用する電解質によって決まります。これらの2つの要素に基づいて、E-Capsは主に2つのファミリーに分類されます：液体/非固体と固体。
電解質の物理的状態に基づいて、次のように細分化されます：
従来の湿式アルミニウムE-Capsでは、液体電解質は単なるカソードの導体としてだけでなく、コンデンサに電圧がかかるときに誘電酸化膜の「自己修復」プロセスを提供するための酸素を供給する重要な役割も果たしています。
このメカニズムは、液体電解質に含まれる化学化合物に依存しています。誘電酸化膜に小さな欠陥が発生した場合、電解質が露出した陽極金属と反応し、二次的な陽極酸化反応が起こり、保護膜を再生します。この自己修復能力は、湿式E-Capsの長期的な安定性にとって重要ですが、最終的には液体電解質の蒸発（寿命の制限）によって限界があります。
湿式電解質の固有の制限を克服するために、固体ポリマー電解質がエンジニアリングでますます採用されています。固体ポリマーコンデンサは、その優れた導電性により、システムの安定性と寿命を劇的に改善し、性能の範囲を根本的に変えます。
固体ポリマーコンデンサは、非常に低い等価直列抵抗（ESR）を示します。低ESRは、同じ電流負荷であっても内部での熱生成が少ないことを意味します（P = I2 × ESR）。そのため、固体ポリマーコンデンサは、通常の湿式アルミニウム製コンデンサと比較して最大6倍高いリップル電流定格を処理できます。
| 特性 | 湿式アルミニウム電解コンデンサ | 固体ポリマー電解コンデンサ | エンジニアリングの影響 |
|---|---|---|---|
| 電解質の種類 | 液体/非固体（液体電解質、例：エチレングリコール/ホウ酸塩） | 固体（導電性ポリマー） | 湿式タイプは液体の蒸発によって寿命が制限され、自己修復機能があります。 |
| 等価直列抵抗（ESR） | 中〜高、温度に敏感 | 非常に低、非常に安定 | リップル電流処理能力を大幅に改善し、内部熱生成（P = I2 × ESR）を減少させます。 |
| リップル電流定格 | 低い | 最大6倍高い | パワーアプリケーションで並列コンデンサの数を減らすことができます。 |
| 有効動作周波数範囲 | 最大100kHz | 最大500kHz以上 | 固体タイプは高周波スイッチングレギュレータ設計に最適です。 |
| 寿命の倍数 | 温度が10℃上昇するごとに寿命が半減します | 温度が20℃下がるごとに寿命が10倍に延びます | 高信頼性、長期間運転する機器には非常に重要です。 |
実際のコンデンサは、理想的なキャパシタンス（C）、等価直列抵抗（ESR）、および等価直列インダクタンス（ESL）を含む等価直列回路（ESC）としてモデル化されます。
> 主な寄生パラメータ: ESR, ESL, および自己共鳴周波数（SRF）
ESRは、コンデンサのリード、フォイル、および電解質自体の内蔵抵抗です。
高ESRはエネルギーを熱として消散し（I2R）、コンデンサの内部温度を上昇させます。高ESRはエネルギー損失を増加させ、電力変換効率を低下させます。フィルタ回路では、高ESRが効率を低下させ、出力電圧のリップルを増加させます。
ESRを減少させるためには、固体ポリマーコンデンサのような低ESRコンポーネントを選定する必要があります。さらに、電力供給ネットワーク（PDN）設計では、複数のコンデンサを並列に接続することで、合計ESRを並列コンポーネントの数（n）で割ることができ、熱放出を大幅に減少させ、リップル電流処理能力を向上させることができます。
ESLは、コンデンサのリードおよび内部コイル構造によって導入される寄生インダクタンスです。
高ESLは、コンデンサのインピーダンスが高周波で急激に上昇し、デカップリングやフィルタリングコンポーネントとしての効果を大幅に制限し、信号の整合性やEMIノイズを引き起こす可能性があります。標準的な電解コンデンサのESL値は5〜10nHで、多層セラミックコンデンサ（MLCC）に比べてはるかに高いです。
ESLを最小限に抑えるためには、電流ループ面積を最小限にすることが重要です。PCB設計者は次の原則を守るべきです：
コンデンサの総インピーダンスZは、C、ESR、およびESLの影響を受け、AC電流の流れに対する総合的な反対です。インピーダンスが周波数とともにどのように変化するかを理解することは、フィルタリングおよびデカップリングのための適切なコンデンサ選定において重要です。
コンデンサのインピーダンス（Z）と周波数（f）をプロットすると、次の3つの重要な領域が現れます：
| 周波数領域 | 支配的な要素 | インピーダンスの挙動（Z） | PCB設計への影響 |
|---|---|---|---|
| 低周波（SRF以下） | キャパシタンス（XC） | 減少（∝ 1/f） | 大容量エネルギー貯蔵および低周波リップルフィルタリングに有効（例：120Hzの電源リップル）。 |
| 自己共鳴周波数（SRF） | 等価直列抵抗（ESR） | 最小値に達する（Z ≈ ESR） | ピークフィルタリング効率；リップル電流処理能力を決定。 |
| 高周波（SRF以上） | 等価直列インダクタンス（ESL） | 増加（∝ f） | コンポーネントはインダクタンスのように振る舞い、高周波のデカップリング/ノイズ抑制には効果がない。 |
設計者はESRの二重の役割を認識する必要があります：高ESRは加熱とリップルを引き起こす一方で、インピーダンス曲線をダンピングし、SRF付近で応答を平坦化します。複雑なPDN設計で並列に複数のコンデンサを使用する場合、ESRを極端に低くすることは逆効果となり、並列コンデンサ間の共鳴周波数の間に高インピーダンスピークを引き起こし、それがターゲットインピーダンス線（ZT）を超えると、PDNの安定性が損なわれる可能性があります。
ESLの制限により、電解コンデンサの有効な周波数応答は通常100kHzから500kHzの範囲に制限されます。したがって、E-Capsは低ESLのコンデンサ（例：MLCC）と組み合わせて使用し、低周波の大容量エネルギー貯蔵から高周波のノイズ抑制まで、全周波数帯域をカバーする必要があります。
高信頼性システムでは、電解コンデンサの有限の寿命は設計において重要なパラメータであり、エンジニアリング設計において考慮しなければなりません。モータードライブなどの産業用途では、アルミニウム電解コンデンサは通常、システムの寿命を制限する「弱点」と見なされます。
湿式アルミニウム電解コンデンサは有限の摩耗寿命があり、主要な物理的故障モードは液体電解質の蒸発と拡散です。
>さらに読む 電子コンポーネント：PCB設計の主要パラメータと最適化
コンデンサの内部温度は、環境温度と、リップル電流がESRを通じて生成する自己加熱の合計です。高温で、液体電解質の蒸気圧は急激に上昇し、ポリマーシールを通して拡散速度が加速されます。この熱ストレスにより、液体電解質が急速に減少し、容量が低下し、ESRが上昇して最終的には故障します。高温環境で動作する機器（例えば産業制御機器や自動車電子機器）では、この問題が深刻になります。
コンデンサの摩耗率はそのコア温度に指数的に関連しており、メーカーの仕様や実績データによると、アルミニウム電解コンデンサの推定寿命は有名な「10℃ルール」に従います：コンデンサの予想寿命は温度が10℃上昇するごとに半分になります。
したがって、コンポーネントの選定は容量と電圧だけでなく、アプリケーションの予想最大コア温度に基づいて寿命評価を行うことが重要です。例えば、105℃で7,000時間定格のコンデンサは、95℃で連続運転すると実際の寿命が2倍の14,000時間になります。
システムの信頼性と性能を確保するためには、電解コンデンサのコア温度を積極的に管理する必要があります。
コンデンサの内部コア温度は、周囲温度とESRを通じて流れるリップル電流によって生成される自己加熱の合計です。自己加熱は次の式で推定できます：Pdissipated = I2ripple × ESR。
効果的な熱管理は、PCBレイアウトに統合する必要があります。緩和技術とレイアウト最適化には以下の方法があります：
電解コンデンサの物理的原則、寄生効果、信頼性限界を理解することは、PCB初心者が高度な実装課題に取り組むための必要なエンジニアリングコンテキストを提供します。
この基礎的な知識を信頼性のあるPCB設計実践に変えるために、エンジニアは部品選定、レイアウト最適化、製造ファイル準備に取り組む必要があります。E-Capsの物理学をマスターした後、NextPCBからの詳細なリソースを活用して、概念から実装された設計への橋渡しを行いましょう：
電解コンデンサの信頼性のある性能と予想寿命は、その固有の物理学と外的な設計管理によって基本的に支配されます。エンジニアにとって、E-Capのアプリケーションをマスターすることは、熱ストレスを精密に制御し、寄生効果を総合的に考慮し、極性要件を厳守することを意味します。
NextPCBは、製造および組立プロセスにコンポーネントの完全性を統合することによって、エンジニアを支援します。NextPCBのワンストップBOMサービスを活用することで、コンポーネント調達、エンジニアリング検証、ライフサイクルインサイト、製造、組立が1つの同期したワークフローに統合されます。この統合により、伝統的なサプライチェーンで一般的なハンドオフや盲点、遅延のリスクを最小限に抑えます。
さらに、NextPCBの関連プラットフォームHQOnlineを活用することで、エンジニアは高品質で検証済みのコンポーネントにアクセスできます。HQOnlineは、リアルタイムでの部品価格、グローバルな在庫確認、60万以上のローカルで確認された部品へのアクセスを提供します。これにより、設計で指定した信頼性のある電解コンデンサを迅速かつ正確に調達できます。NextPCBを選ぶことで、より賢い調達、より安全なコンポーネント、より速い製造、そして強力な製品を実現できます。
結論として、電解コンデンサのエンジニアリングと実際のアプリケーションには、その物理的原則、限界、および特定の回路設計内での挙動を深く理解することが必要です。適切なタイプのコンデンサを選択し、温度ストレスを管理し、ESRやESLなどの寄生効果を最小化することによって、設計の性能と寿命を向上させることができます。さらに、NextPCBやHQOnlineのリソースを活用することで、コンポーネントが信頼性高く効率的に調達され、設計プロセスがスムーズに進行します。
適切な知識とツールを持っていれば、電解コンデンサはさまざまなアプリケーションに自信を持って組み込むことができ、長期間の信頼性と最適な性能を保証します。
