はじめに

今日の急速に進化するエレクトロニクス業界では、革新的なアイデアを機能的な物理デバイスに変えるためには、スピードと精度が重要な要素となります。エンジニアは回路設計を完璧に仕上げるために膨大な時間を費やしますが、その設計が製造されテストされるまで、それは単なる設計図に過ぎません。この変換には2つの重要なステージが関わります：PCBの製造とPCBの組立です。今回は、2番目の同様に重要なステップであるプロトタイプ組立について深く掘り下げていきます。

多くの初心者にとって、「PCB」という言葉は細かい銅の線で彫刻された裸の緑色の基板を思い浮かべることが多いでしょう。この裸の基板の製造プロセスは、しばしばPCBプリントまたは製造と呼ばれ、設計を実現するための最初のステップです。しかし、この裸の基板自体には機能はありません。それは家のない建物の基礎のようなものです。それを「生き返らせる」ためには、脳（IC）、筋肉（トランジスタ）、その他すべての電子部品を基板に取り付ける必要があります。

この取り付けプロセスは、特に小ロットの設計検証段階で行われるもので、これをプロトタイプ組立と呼びます。

PCBプロトタイピングと組立とは?

次に進む前に、この2つの補完的な概念を明確に定義する必要があります。それらは、設計図から機能するハードウェアへの道のりにおける2つの重要なマイルストーンを表しています。

1. PCBボードプロトタイプ

PCBボードプロトタイプは、設計の物理的な「骨組み」です。これは、あなたの設計ファイル（例えば、Gerberファイル）に基づいて製造された裸のプリント基板です。

主な目的：その主な使命は「検証」です。大量生産（数千枚の基板や高価な工具が関わる場合）に本格的に投資する前に、設計が正しいかどうかを低コスト・低ボリュームで確認する方法が必要です。

どのような見た目か？ これは、まだ電子部品が取り付けられていない基板です。エッチングされた銅のトレース、部品をはんだ付けするためのパッド、異なる層を接続するためのビア（穴）、そして通常は緑色のはんだマスクが見られます。

なぜ「プロトタイプ」なのか？ このPCBボードプロトタイプは、エンジニアのテストベッドです。それは、エンジニアが設計の欠陥—回路の論理エラー、細すぎるトレース、部品フットプリントの不一致—を最も早い段階で発見し修正できる場所です。この段階での迅速な繰り返しと改訂が最も安価で行えます。

2. プロトタイプ組立

プロトタイプ組立は、「骨組み」に「命」を吹き込むプロセスです。これは、必要な電子部品（チップ、抵抗、コンデンサなど）をPCBボードプロトタイプに取り付け、はんだ付けする専門的なサービスです。

主な目的：裸の基板を機能的な「PCBA」（プリント回路基板アセンブリ）に変換することです。組立てが完了した後に初めて、その基板に電力を供給し、機能をテストすることができます。

何を含むか？ このプロセスは、あなたの部品表（BOM）に厳密に従います。非常に精密な操作が必要で、以下のような作業が含まれます：

• 表面実装技術（SMT）: 自動化された機械を使用して、基板のパッドに小さな部品（SMD）を配置します。

• スルーホール技術（THT）: リード付きの部品（コネクタや大型コンデンサなど）を基板の穴に挿入し、はんだ付けを行います。

なぜプロの組立てが必要なのか？ 現代のカスタムPCB設計における部品は、ますます小型化され、ピン配置が密になっています。プロトタイプのはんだ付けを手作業で行うことは、時間がかかるだけでなく、エラーが非常に発生しやすいです。プロのプロトタイプ組立サービスを利用すれば、はんだ付けの信頼性と一貫性が確保され、設計検証に集中できるようになります。

簡単に言うと、PCBボードプロトタイプはあなたの設計の物理的なキャリアであり、プロトタイプ組立はその設計された機能を実現するために必要な製造ステップです。

プロトタイプ組立が重要な理由

カスタムPCB設計の流れにおいて、プロトタイプ組立は理論と現実をつなぐ橋渡しです。ソフトウェアで完璧にシミュレーションされた設計も、部品間のスペーシング、熱問題、あるいは製造公差のわずかな違いで物理的に失敗することがあります。

プロトタイプ組立の核心的な価値は「検証」にあります。それは次の主要なエンジニアリングの質問に積極的に答えます：

• 設計は実現可能か？ すべての部品は正しく取り付けられるか？物理的な衝突はないか？
• 機能要件を満たしているか？ 回路は期待通りに動作するか？電気的な不具合（ショートやオープン）はないか？
• 製造に最適化されているか？ 設計はスケールで製造しやすいか？それとも低歩留まりを引き起こすような罠があるか？

迅速なプロトタイプ組立を通じて、チームは即座にファームウェアをテストし、診断を実行し、実際のハードウェアで性能を検証することができます。これにより、開発サイクルが大幅に短縮されます。

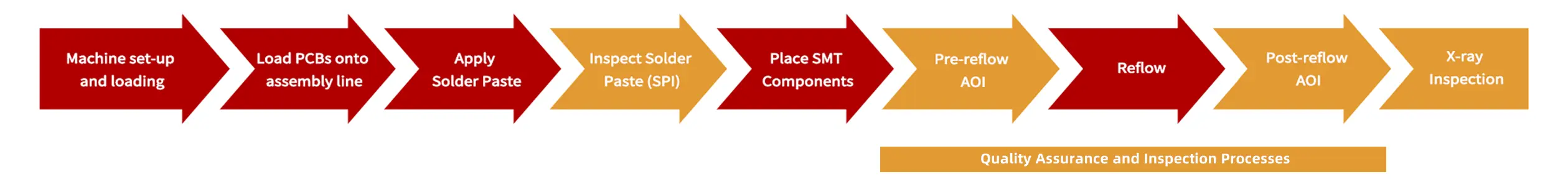

プロフェッショナルなプロトタイプ組立のプロセス

中国の最先端工場でのPCB組立プロセス

簡単な基板であればDIY（自分でやる）ではんだ付けすることは可能ですが、現代のエレクトロニクスの複雑さは、プロの組立が必要であることを意味します。今日のカスタムPCB設計では、0201（0.6mm x 0.3mm）やBGA（ボールグリッドアレイ）パッケージのように、ピンがチップの下に隠れているような小型の部品が使用されることが多いです。

NextPCBのようなプロのプロトタイプ組立サービスプロバイダーは、品質とスピードを確保するために、非常に工夫されたアプローチを採用しています：

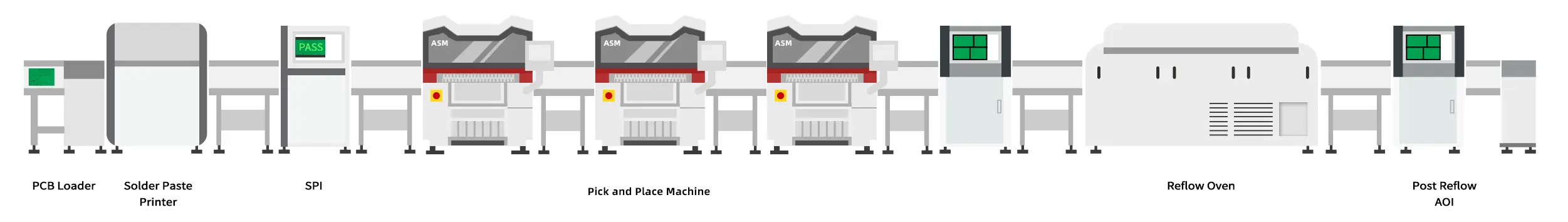

SMT（表面実装技術）:

これは現代の組立の主力です。

• 最初に、基板のパッドに適切な量のはんだペーストをステンシルを使って印刷します。
• その後、高速のピックアンドプレース機械がリールから部品を自動でピックし、はんだペーストに極めて精度高く配置します。
• 最後に、基板は「リフローオーブン」に通され、はんだペーストが溶けて部品がしっかりと取り付けられます。

THT（スルーホール技術）:

コネクタや大きなコンデンサなど、高い機械的強度を必要とする部品については、THTが依然として使用されます。

通常、部品を手で挿入し、ウェーブはんだ付けまたは選択的はんだ付けを通じてしっかりと固定します。

品質管理（QC）:

これはプロトタイプ組立において最も重要な部分です。組立だけでは不十分で、正確でなければなりません。

プロのサービスは、AOI（自動光学検査）を使用して基板をスキャンし、部品のズレや誤ったはんだ付け、はんだブリッジをチェックします。

BGAのような見えないはんだジョイントには、X線検査を用いて接続が正しいかを確認します。

> 推奨記事： PCB/PCBAテスト方法カテゴリ別

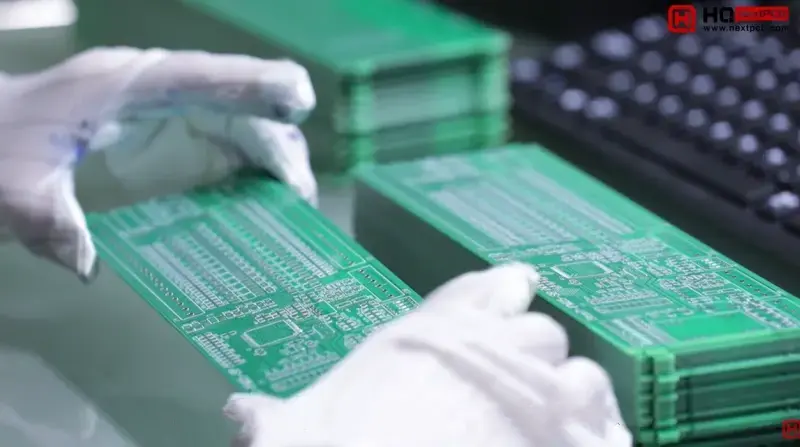

PCBプリントから完成したプロトタイプへ: NextPCBのターンキーサービス

エンジニアやスタートアップ企業が効率を求めている場合、最適なパートナーは「ターンキー」サービスを提供する企業です。これは、設計ファイル（Gerber）と部品表（BOM）をアップロードするだけで、コアの設計作業に集中できるという意味です。

> 優れたPCBA BOMを作成するためのステップバイステップガイド

NextPCBを例にとると、プロのターンキーサービスプロバイダーは、次のプロセスを厳密に実行します：

• 無料DFMチェック: 何も始める前に、経験豊富なエンジニアが設計の製造性チェック（DFM）を行い、製造中の高額なエラーを防ぐために潜在的な問題を事前に特定します。
• PCBプリントの実行: あなたの仕様に従って高品質な基板を製造します（基板の厚さは0.4mmから4.0mmまで）。
• 強力な部品調達: Digi-KeyやMouserなどのグローバルな流通業者との強力なパートナーシップを活用して、BOMに記載されたすべての電子部品を迅速かつ正確に調達し、信頼性と納期を確保します。
• プロフェッショナルなプロトタイプ組立: これは重要なステップです。NextPCBは高度な生産ラインを活用して、次のような非常に難しい組立作業を処理できます：
  • 精密配置：01005サイズの小さな部品を正確に配置します。
  • 複雑なパッケージ：BGA（最小0.3mmピッチ）、QFN、QFPなどの高密度パッケージを巧みに取り扱います。
  • 混合技術：SMTとTHT組立プロセスをシームレスに統合します。
• 厳格なQCとテスト: 配送前にすべてのPCBAは厳格なテストを受け、AOI（自動光学検査）やX線検査（BGAおよびQFN用）を含み、すべてのはんだジョイントがISO 9001品質基準に準拠していることを確認します。

この統合された方法（「ターンキーサービス」）の利点は明らかです。複数のサプライヤー（PCB製造、部品流通業者、組立工場）を調整する手間を省きます。最適化されたプロセスを通じて、NextPCBは24時間以内に組立サービスを提供することも可能です。これにより、基板の製造から組立へのシームレスな移行が保証され、迅速な反復と市場投入に重要な役割を果たします。

結論

プロトタイプ組立は単なる「部品のはんだ付け」ではありません。それは、カスタムPCB設計を検証し、デジタル設計図を実際の機能を持ったハードウェアに変えるための精密なエンジニアリングプロセスです。経験豊富なエンジニアであろうと、始めたばかりのメイカーであろうと、プロのプロトタイプ組立サービスを理解し活用することが、PCBボードプロトタイプを成功させ、製品の市場投入時間を加速する最も信頼できる方法です。

NextPCBでは、PCBプロトタイプの製造から迅速で高品質な組立までのワンストップソリューションを提供しています。PCBプロトタイプと組立能力についてもっと知り、私たちがあなたのアイデアをより早く現実に変えるお手伝いをさせてください。
