Table des matières

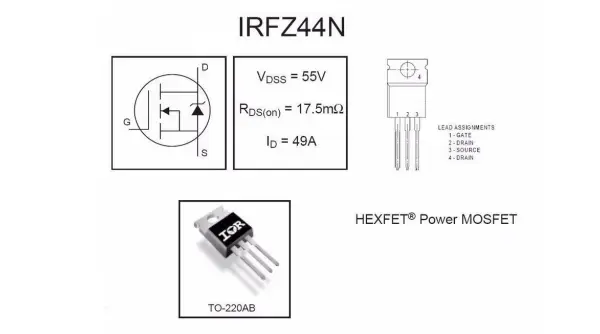

Le IRFZ44N est un transistor MOSFET de puissance fabriqué par Infineon Technologies. Il est connu pour sa capacité à commuter de hauts niveaux de tension et de courant. MOSFET signifie Transistor à Effet de Champ à Semiconducteur Métallique-Oxyde, un type de transistor qui présente une faible résistance de sortie et une haute résistance d'entrée. Le IRFZ44N peut supporter une tension maximale de 55 volts et un courant maximal de 49 ampères.
Le transistor IRFZ44N est adapté aux situations nécessitant des commutations de haute tension et de courant, comme les alimentations électriques et les circuits de contrôle de moteur. Grâce à sa faible résistance en état de marche, il peut gérer efficacement de forts courants avec une consommation d'énergie minimale. Il est largement reconnu pour sa fiabilité et sa robustesse, ce qui en fait un choix populaire dans l'industrie électronique.
Le transistor IRFZ44N est un excellent choix pour les circuits basse puissance nécessitant un contrôle sur de grandes charges à l'aide d'un signal faible. De plus, il possède une faible charge de grille, ce qui le rend facile à gérer avec un signal externe faible. Il fonctionne également bien pour des applications à haute fréquence allant jusqu'à 1 MHz et peut supporter une large plage de températures (-55°C à +175°C).

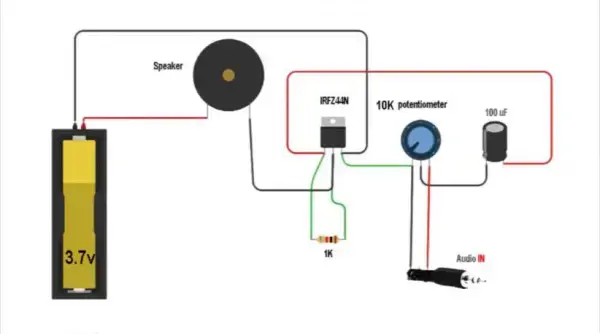

Le IRFZ44N est un composant électronique fiable capable de gérer de forts courants et de fortes tensions dans les circuits. Il présente une faible impédance de sortie, une haute impédance d'entrée et une faible résistance en état de marche, ce qui le rend polyvalent et adapté à une variété d'applications. Il est couramment utilisé dans les alimentations électriques et les amplificateurs audio, ce qui en fait un choix idéal pour les ingénieurs professionnels comme pour les amateurs.
Le MOSFET est un type de transistor qui fonctionne comme amplificateur ou interrupteur dans les circuits électroniques. Il possède trois bornes et fonctionne en ajustant la largeur du canal du matériau semi-conducteur entre deux zones dopées. La tension appliquée à la troisième borne, connue sous le nom de grille, est ce qui régule la largeur du canal.
Les transistors MOSFET sont divisés en deux types en fonction de la composition de leur canal : le MOSFET à canal n (NMOS) et le MOSFET à canal p (PMOS). Le canal d'un transistor NMOS est principalement constitué d'électrons, tandis que celui d'un transistor PMOS est principalement constitué de trous. Ces transistors fonctionnent en fonction du champ électrique produit par la tension de la grille et des porteurs de charge dans le canal.
Les transistors MOSFET sont parfaits pour les applications haute fréquence grâce à leur haute impédance d'entrée. Cela signifie qu'ils ne drainent pas beaucoup de courant du signal d'entrée, ce qui réduit l'impact sur la source du signal. De plus, ils ont une faible impédance de sortie, ce qui réduit les pertes de puissance et leur permet de piloter efficacement de lourdes charges.
Les transistors MOSFET sont idéaux pour des commutations rapides entre les états marche et arrêt, ce qui en fait un choix privilégié pour des applications nécessitant des commutations rapides comme les circuits de contrôle de moteurs, les alimentations électriques et les amplificateurs audio. Ils sont également parfaits pour les circuits intégrés grâce à leur petite taille et leur compatibilité avec la technologie CMOS, d'où leur large utilisation.
Pour résumer, les transistors MOSFET sont des composants couramment utilisés dans les circuits électroniques en raison de leur polyvalence. Leurs propriétés incluent une haute impédance d'entrée, des vitesses de commutation rapides et une faible impédance de sortie. De plus, les transistors MOSFET fonctionnent en utilisant le champ électrique généré par la tension de la grille et les porteurs de charge dans le canal. Ils sont utilisés dans les circuits de contrôle de moteurs, les alimentations électriques, les amplificateurs audio et les circuits intégrés.
> À lire également : Quelle est la différence entre MOSFET et BJT et comment choisir ?
Le transistor MOSFET connu sous le nom de IRFZ44N est largement utilisé dans les circuits électroniques en raison de sa capacité à commuter de forts courants et de fortes tensions. Il est couramment utilisé dans diverses applications.

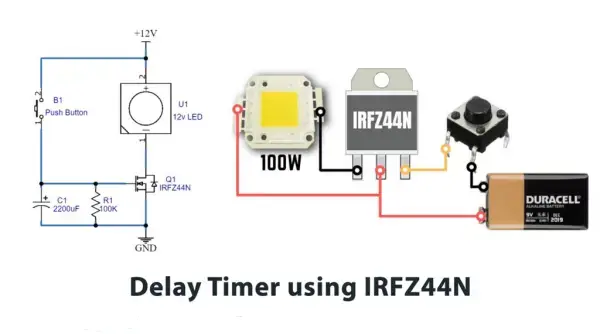

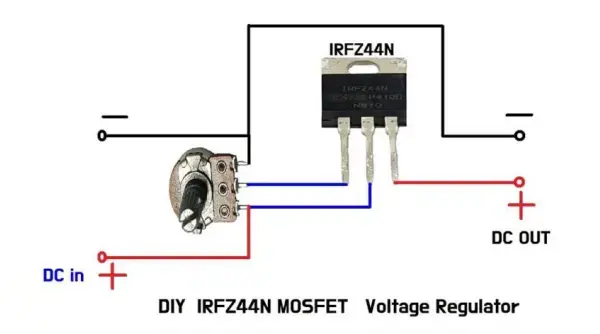

Le IRFZ44N est un composant fréquemment utilisé dans l'électronique là où il est nécessaire de commuter de forts courants et de fortes tensions. Comme les circuits de contrôle des moteurs, les alimentations électriques et le contrôle de l'éclairage. Sa capacité à supporter de forts courants et tensions, sa faible résistance en état de marche et sa vitesse de commutation rapide en font un choix privilégié.
Le MOSFET IRFZ44N est conçu avec trois broches. Elles peuvent être utilisées pour le connecter à d'autres composants dans un circuit électronique. Ces trois broches sont appelées les broches de sortie.
Cette broche est connectée à la terre dans un circuit et permet au courant de passer à travers la charge.

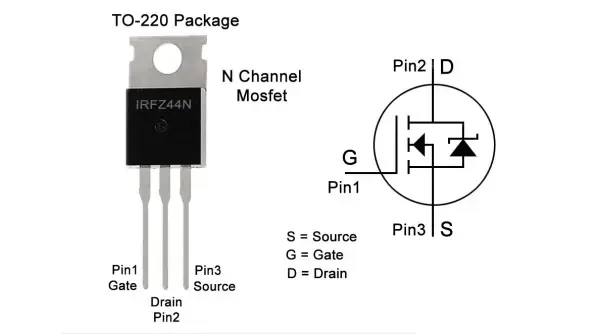

Le schéma montre les trois broches du IRFZ44N : drain, grille et source. La tension appliquée à la broche de grille détermine le flux entre les broches de drain et de source. Habituellement, la broche de grille est connectée à un signal de contrôle provenant d'un dispositif tel qu'un microcontrôleur ou un oscillateur. Pour éviter d'endommager le composant ou le circuit, il est crucial de connecter correctement les broches du IRFZ44N. La fiche technique du IRFZ44N fournit des détails spécifiques sur la disposition des broches et les procédures de connexion recommandées.
Pour concevoir un circuit utilisant un transistor MOSFET IRFZ44N, il est important de suivre quelques étapes clés avec soin. Voici un guide général sur la façon de procéder :
Pour concevoir un circuit utilisant le transistor MOSFET IRFZ44N, il est important d'évaluer soigneusement les besoins du circuit, de sélectionner les composants appropriés, de calculer la tension de grille, de concevoir le circuit de commande de grille et de procéder à des tests approfondis et à des optimisations.
> À lire également : Comment tester les MOSFET : Un guide complet
Les caractéristiques électriques du transistor MOSFET de puissance IRFZ44N sont importantes à comprendre afin de concevoir un circuit et d'assurer le bon fonctionnement du composant. Voici quelques-unes des caractéristiques électriques clés du IRFZ44N :
Comprendre ces caractéristiques électriques est essentiel pour concevoir un circuit avec le transistor MOSFET de puissance IRFZ44N. En prenant en compte ces paramètres, vous pouvez sélectionner les composants appropriés, concevoir le circuit de commande de grille et vous assurer que le circuit fonctionne dans les limites sûres du composant.
Il existe d'autres options sur le marché qui peuvent être considérées comme des alternatives au populaire transistor MOSFET IRFZ44N. Certaines de ces alternatives sont listées ci-dessous.
Lorsqu'il s'agit de remplacer le transistor MOSFET IRFZ44N, assurez-vous de choisir des options alternatives qui respectent les exigences en matière de tension et de courant, de résistance en marche et de capacité de grille de votre application. Consultez toujours la fiche technique de tout composant alternatif pour vous assurer de sa compatibilité.
Si vous rencontrez des problèmes avec le transistor MOSFET IRFZ44N dans votre circuit, voici quelques étapes de dépannage à suivre.
Si aucune solution n'a été trouvée après les tentatives initiales, examinez de plus près votre circuit et déterminez si d'autres composants peuvent empêcher un résultat optimal. Remplacez ces pièces si nécessaire pour un autre cycle de test et assurez-vous d'obtenir le succès !
Le transistor MOSFET de puissance IRFZ44N est un choix polyvalent pour des applications de haute performance dans le domaine de l'électronique de puissance. Avec ses impressionnantes capacités de courant et de tension, sa faible résistance en marche et ses vitesses de commutation rapides, il n'est pas surprenant que ce composant soit devenu largement favorisé par les professionnels qui nécessitent un contrôle fiable de leurs systèmes électriques. Pour maximiser les performances lors de l'utilisation du IRFZ44N, veillez à suivre toutes les pratiques recommandées : vérifiez vos méthodes de connexion ; planifiez en fonction des besoins de l'appareil ; surveillez attentivement les tensions de grille et les seuils de charge pendant l'utilisation - ainsi, vous pourrez profiter d'une efficacité maximale de votre appareil avec un risque minimal !
