Arduino Nano Pinout: Ein vollständiger Leitfaden zum Pinout-Arrangement

Arduino, eine beliebte Open-Source-Plattform, hat die Welt der Elektronik und DIY-Projekte im Sturm erobert. Der Schlüssel, um ihr volles Potenzial auszuschöpfen, liegt im Verständnis des Pinouts – der Anordnung der Pins, die als Schnittstelle zwischen der Arduino-Platine und verschiedenen Komponenten dient. In diesem einsteigerfreundlichen Leitfaden werden wir die Grundlagen des Arduino Nano Pinouts untersuchen und aufzeigen, wie Sie effektiv mit einer Vielzahl von Geräten verbinden und interagieren können, um Ihre kreativen Projekte zum Leben zu erwecken.

Was ist Arduino Pinout?

Das Arduino Nano ist eine beliebte Alternative zum Arduino UNO und teilt viele Eigenschaften mit seinem größeren Gegenstück. Beide basieren auf dem ATmega328P-Mikrocontroller, aber die kleinere Größe des Nano hebt ihn hervor.

Das Nano verfügt nicht über eine DC-Strombuchse und hat stattdessen einen Mini-B-USB-Anschluss anstelle des Standardanschlusses des UNO. Es behält jedoch ähnliche Funktionen. Das Design, das für Breadboards geeignet ist, macht es einfach, es in DIY-Projekten zu verwenden.

Das Arduino Nano ist somit eine hervorragende, kostengünstige Option im Vergleich zum UNO. Es ist kleiner, erschwinglicher und bietet zusätzliche Pins für digitale und analoge IO, während es weiterhin breadboardfreundlich bleibt.

Eigenschaften des Arduino Nano

Das Arduino Nano ist klein, aber mächtig. Diese kompakte Mikrocontroller-Platine bietet alle erforderlichen Funktionen. Hier werden wir die wichtigsten Merkmale erkunden.

• Leistungsstarker Mikrocontroller: Der ATmega328P, das Herzstück des Nano. Er ist effizient und vielseitig und ideal für verschiedene Projekte.
• Kleine Größe: Die kleine Baugröße des Nano macht ihn ideal für platzbewusste Designs. Unterschätzen Sie seine Leistung aufgrund seiner Größe nicht.
• USB-Schnittstelle: Eingebaute USB-Konnektivität ermöglicht einfache Programmierung und Kommunikation. Einfach einstecken und loslegen.
• Analoge Eingänge: Sechs ADC-Kanäle ermöglichen das Lesen von analogen Signalen, was die Vielseitigkeit des Projekts erhöht.
• Digitale I/O-Pins: Vierzehn digitale Pins, sechs davon mit PWM-Unterstützung. Steuern Sie Ihre Geräte und erstellen Sie komplexe Projekte.
• Betriebsspannung: Der Nano läuft mit 5V, wodurch er mit einer breiten Palette von Sensoren und Peripheriegeräten kompatibel ist.
• UART, SPI und I2C: Eine Vielzahl von Kommunikationsprotokollen ermöglicht die nahtlose Verbindung mit verschiedenen Geräten.
• Breadboard-freundlich: Das Design des Nano ermöglicht eine einfache Integration mit Breadboards. Prototypisieren und entwickeln Sie ohne Probleme.

Technische Spezifikationen des Arduino Nano

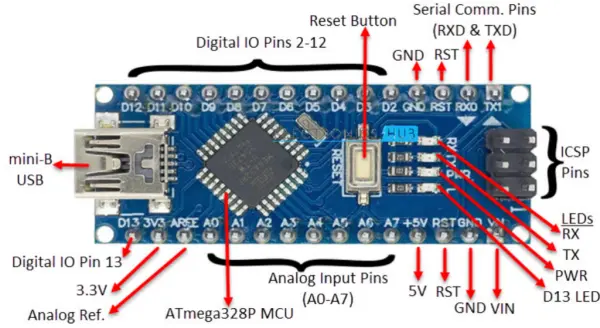

Arduino Nano Pinout Arrangement

Das Arduino Nano verfügt über 30 Pins, von denen 22 für Eingabe- und Ausgabefunktionen zuständig sind. Von diesen können 14 digitale I/O-Pins (D0-D13) mit den Funktionen pinMode(), digitalWrite() und digitalRead() angepasst werden. Diese Pins können 40mA Strom liefern oder absorbieren und verfügen über interne Pull-up-Widerstände im Bereich von 20KΩ bis 50KΩ.

Zusätzlich zu den digitalen Pins verfügt das Nano über 8 analoge Eingabepins (A0-A7). Diese bieten eine 10-Bit-Auflösung für ADC, die mit der Funktion analogRead() gelesen werden kann. Bemerkenswerterweise bietet das Nano mehr analoge Pins als das Arduino UNO, das nur 6 hat. Wenn nötig, können alle analogen Pins, außer A6 und A7, als digitale I/O-Pins konfiguriert werden.

Für PWM-Signale sind die digitalen I/O-Pins 3, 5, 6, 9, 10 und 11 in der Lage, eine 8-Bit-Ausgabe zu erzeugen. Um diese Funktion zu nutzen, verwenden Sie einfach die Funktion analogWrite().

Hier ist eine tabellarische Darstellung der Pins des Arduino Nano mit einer verständlicheren Beschreibung ihrer Funktionen und alternativen Rollen:

Arduino Nano Pins

Pins des ICSP-Anschlusses

Das folgende таблицe beschreibtdie Pins des ICSP-Anschlusses:

Wie versorgt man den Arduino Nano mit Strom?

Mini USB: Kleiner als der Standard-USB-Anschluss und größer als der Micro-USB-Anschluss, versorgt der Mini-USB den Nano mit Strom. Es ermöglicht auch die Verbindung mit einem Computer für Programmierzwecke.

Vin: Diese modulierte DC-Versorgungsspannung reguliert die ICs im Schaltkreis. Oft als primäre Spannung für die ICs auf der Arduino-Platine bezeichnet, können die Vcc-Spannungswerte entweder negativ oder positiv relativ zur GND-Pin sein.

Kommunikationsschnittstellen des Arduino Nano

Das Arduino Nano bietet drei verschiedene Kommunikationsschnittstellen: Serie, I2C und SPI. Die serielle Kommunikation, die oft als die gebräuchlichste Schnittstelle im Arduino-Ökosystem gilt, ist entscheidend für die Programmierung von Arduino-Platinen wie dem UNO, Nano und Mega.

Die digitalen I/O-Pins 0 und 1 fungieren als serielle RX- und TX-Pins, die den Empfang und die Übertragung serieller Daten ermöglichen. Diese Pins sind mit den seriellen Pins des On-Board USB-zu-Seriell-Konverters verbunden.

Zusätzlich verfügen die analogen Eingabepins A4 und A5 über alternative Funktionen. Sie können als SDA (A4) und SCK (A5) für die I2C-Kommunikation konfiguriert werden oder die Zwei-Draht-Schnittstelle (TWI) unterstützen.

Schließlich ist die SPI-Kommunikation über die digitalen I/O-Pins 10, 11, 12 und 13 verfügbar. Diese Pins können als SPI-Pins SS, MOSI, MISO und SCK konfiguriert werden.

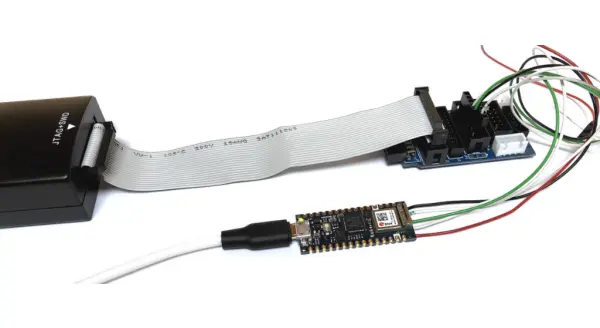

Fehlerbehebung und Debugging von Arduino Nano Pinout-Problemen

Häufige Probleme: Pins und Verbindungen

Das Arduino Nano ist ein kompaktes, vielseitiges Mikrocontroller-Board, das von Bastlern und Hobbyisten gleichermaßen geschätzt wird. Es kann jedoch vorkommen, dass das Arbeiten mit diesem kleinen Kraftpaket Herausforderungen mit sich bringt. Häufige Probleme im Zusammenhang mit Pins und Verbindungen können Ihre Projekte stören und Sie ratlos zurücklassen.

Fehlende Pins, lose Verbindungen oder falsches Verkabeln können zu diesen Problemen führen. Staub, Schmutz oder physische Schäden an den Pins können ebenfalls deren Leistung beeinträchtigen. In diesem Abschnitt werden wir uns mit den häufigsten Problemen bei den Pins und Verbindungen des Arduino Nano befassen. Indem Sie diese potenziellen Fallstricke verstehen, sind Sie besser darauf vorbereitet, sie zu beheben.

Strategien: Identifizieren und Lösen von Problemen

Bevor Sie Probleme mit dem Pinout Ihres Arduino Nano beheben können, ist es wichtig, zunächst die Ursache des Problems zu ermitteln. Mit einem Multimeter und einem scharfen Blick können Sie die Kontinuität, Spannung und mögliche visuelle Anzeichen von schlechten Verbindungen oder beschädigten Pins überprüfen. Sobald Sie das Problem identifiziert haben, können Sie mit der Lösung beginnen.

Das erneute Löten von Verbindungen, der Austausch defekter Pins oder das Neuverkabeln Ihres Projekts kann dazu beitragen, Ihr Arduino Nano wieder zum Laufen zu bringen. In diesem Abschnitt werden wir Strategien zur Identifizierung und Behebung von Pinout-Problemen besprechen, die Ihnen die Werkzeuge an die Hand geben, um diese Herausforderungen zu meistern und Ihre Projekte reibungslos weiterzuführen.

Tipps: Optimale Leistung beibehalten

Die Aufrechterhaltung einer optimalen Leistung ist das ultimative Ziel für jeden Arduino-Enthusiasten. Um dies zu erreichen, ist es entscheidend, bewährte Methoden zu befolgen und sich um Ihr Arduino Nano zu kümmern. Richtiges Löten, die Verwendung hochwertiger Komponenten und das Vermeiden von übermäßiger Belastung der Pins können alle zur Langlebigkeit und Leistung Ihres Mikrocontrollers beitragen.

Neat and secure connections and careful handling of your Arduino Nano will help prevent issues before they arise. In this section, we will explore tips and tricks for keeping your Arduino Nano operating at peak performance. By adhering to these guidelines, you’ll enjoy a smoother experience with your Arduino projects, allowing your creativity to flourish without interruption.

Fazit

Zusammenfassend bietet dieser Artikel einen kurzen Überblick über das Layout der Arduino Nano-Platine, wichtige Spezifikationen, bemerkenswerte Funktionen und umfassende Informationen zum Pinout.
